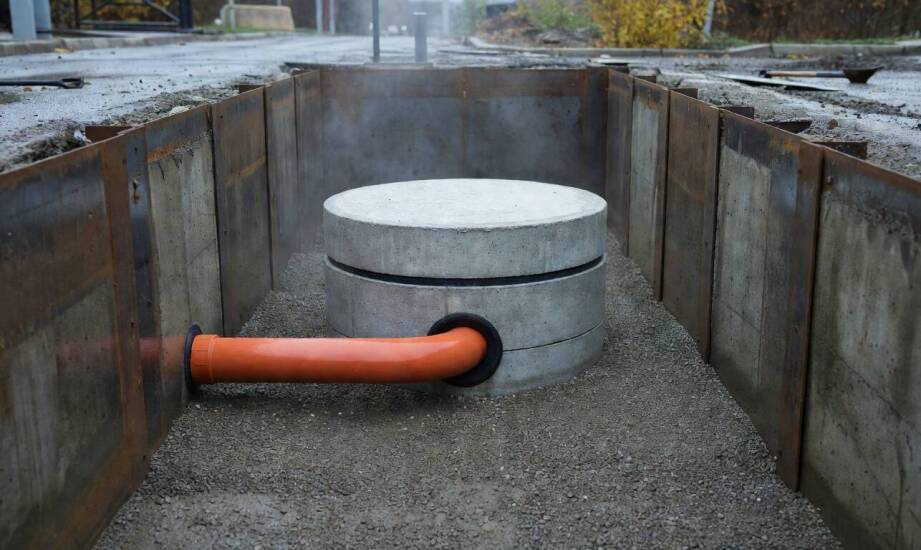

Jak zestawić dennicę, kręgi i zwieńczenie studni kanalizacyjnej pod grunt i wymagania normowe

Projektowanie niezawodnej infrastruktury podziemnej wymaga ścisłego dopasowania zastosowanych elementów do specyfiki danego wykopu. Dobór studni kanalizacyjnej rozpoczyna się od szczegółowej analizy warunków gruntowo-wodnych, przewidywanych obciążeń powierzchniowych oraz rygorystycznych wymagań dotyczących szczelności. Gotowe zestawienia tabelaryczne w katalogach producentów stanowią jedynie ogólny punkt wyjścia, ponieważ ostateczna konfiguracja układu zależy od parametrów lokalnych. Należą do nich przede wszystkim głębokość strefy przemarzania oraz stopień zagęszczenia podłoża. Zmienne te bezpośrednio determinują liczbę potrzebnych segmentów, rodzaj zastosowanych połączeń oraz konieczność wdrożenia płyt odciążających. Inżynierowie projektujący sieć muszą zawsze uwzględnić współpracę całej betonowej konstrukcji z otaczającym ją ośrodkiem gruntowym. Takie podejście zapobiega nierównomiernemu osiadaniu infrastruktury i eliminuje ryzyko powstawania pęknięć pod wpływem intensywnych drgań komunikacyjnych.

Wpływ dennicy, kręgów i elementów przejściowych na parametry

Prawidłowo skonfigurowana studnia betonowa działa pod ziemią jak wysoce szczelny układ naczyń połączonych, w którym każdy pojedynczy element przejmuje zdefiniowane siły fizyczne. Dennica stanowi masywną, monolityczną podstawę całej pionowej konstrukcji. Fabrycznie uformowana w jej wnętrzu kineta oraz precyzyjnie zatopione przejścia szczelne do rur zapewniają optymalną hydraulikę przepływu i chronią przed eksfiltracją zanieczyszczeń do gruntu. Ten najniżej położony element stabilizuje cały układ kanalizacyjny, przejmując gigantyczne obciążenia statyczne pochodzące od sumarycznej masy wszystkich wyższych segmentów.

Bezpośrednio na dennicy układane są kolejne kręgi betonowe, które wspólnie tworzą właściwą komorę roboczą dla obsługi technicznej. Wytyczne zapisane w europejskiej normie PN-EN 1917 wyraźnie wskazują, że minimalna średnica wewnętrzna studni włazowej powinna wynosić co najmniej 1000 mm, co umożliwia swobodne i bezpieczne prowadzenie podziemnych prac konserwacyjnych. Komorę od góry zamykają dedykowane elementy przejściowe, takie jak asymetryczne zwężki redukcyjne lub płaskie pokrywy nastudzienne. Na nich opiera się ostateczne zwieńczenie wyposażone we właz żeliwny. Elementy te współpracują z pierścieniami odciążającymi, aby płynnie przejmować uderzenia dynamiczne od kół ciężkich pojazdów. Włazy klasy D400 montowane w pasach drogowych przenoszą obciążenia prosto na otaczający grunt, całkowicie chroniąc ściany kręgów przed zniszczeniem.

Sposób łączenia poszczególnych modułów betonowych przeszedł w ostatnich dekadach radykalną transformację inżynieryjną. Niegdyś powszechnie stosowana, sztywna zaprawa cementowa ustąpiła miejsca nowoczesnym uszczelkom elastomerowym zintegrowanym fabrycznie w systemach typu pióro-wpust. To elastyczne rozwiązanie utrzymuje pełną szczelność zmontowanego układu nawet do ciśnienia próbnego rzędu 50 kPa, co w warunkach terenowych odpowiada naporowi 5 metrów słupa wody. Złącza uszczelkowe skutecznie kompensują drobne przesunięcia podłoża wywołane mrozem oraz naturalne tolerancje montażowe rzędu kilku milimetrów.

Weryfikacja montażu i dobór żelbetowych elementów nośnych

Całkowita głębokość posadowienia planowanej sieci bezpośrednio rzutuje na ostateczną specyfikację materiałową zamawianą na plac budowy. Przewidywane obciążenia użytkowe terenu oraz okresowo wysoki poziom wód gruntowych często wymuszają daleko idącą modyfikację standardowego układu studni. W wyjątkowo trudnych warunkach hydrologicznych konieczne staje się wykorzystanie ciężkich żelbetowych pierścieni dociążających, które skutecznie zapobiegają zjawisku wyporu studni. W środowisku gruntów słabonośnych lub niestabilnych torfowisk stosuje się z kolei segmenty o znacznie pogrubionych ściankach, które wykazują podwyższoną odporność na boczne parcie ziemi.

Podczas wznoszenia konstrukcji w docelowym wykopie kluczowa pozostaje absolutnie precyzyjna kontrola osiowości wszystkich kolejno układanych elementów. Ewentualne odchylenia od pionu automatycznie prowadzą do nierównomiernego rozkładu naprężeń i mogą trwale uszkodzić zamki uszczelniające. Trwałe kręgi betonowe marki Pascal Prefabrykaty ułatwiają zachowanie prawidłowej geometrii pionowej dzięki komputerowemu profilowaniu krawędzi roboczych. Każdy etap montażu wymaga rygorystycznego sprawdzenia kątów wejścia rur w dennicy oraz płynnego dopasowania spadku kinety do głównych przewodów kolektora. Produkowane seryjnie studnie typu EKO doskonale współpracują mechanicznie z rurami betonowymi ze stopką, tworząc wysoce zintegrowany i odporny na rozszczelnienia ciąg sanitarny.

Gwarantowana dostępność serwisowa stanowi ostatni, rygorystyczny etap technicznej weryfikacji tuż przed ostatecznym zasypaniem wykopu ziemią. Zgodnie z branżowymi wymaganiami bezpieczeństwa, odstępy między poszczególnymi stopniami złazowymi w komorze muszą wynosić ściśle od 250 do 350 mm. Przepisy wymagają także zachowania minimalnego wysunięcia stopnia na odległość 120 mm przed lico betonowej ściany. Zagwarantowanie tych rygorystycznych parametrów ułatwia schodzenie do wnętrza kanału pracownikom pogotowia wodociągowego.

Prawidłowa budowa trwałej i bezawaryjnej sieci kanalizacyjnej wymaga systemowego traktowania każdej studni jako zaawansowanego mechanizmu inżynieryjnego. Proces kompletacji poszczególnych elementów prefabrykowanych w żadnym wypadku nie sprowadza się tylko do wyboru odpowiedniej średnicy wewnętrznej. Rzetelny dobór opiera się na wnikliwej analizie lokalnych warunków posadowienia, stref głębokiego przemarzania oraz oczekiwanej odporności układu na szkodliwą infiltrację. Precyzyjne zgranie parametrów dennicy, segmentów pośrednich i górnego zwieńczenia decyduje o wieloletniej żywotności całej lokalnej infrastruktury podziemnej.

Jako producent funkcjonujący na rynku z ponad 30-letnim doświadczeniem, Pascal Prefabrykaty z Międzychodu systematycznie dostarcza firmom budowlanym i publicznym inwestorom komunalnym certyfikowane elementy wodno-kanalizacyjne. Prowadząc certyfikowaną produkcję rygorystycznie zgodną z wymogami europejskiej normy PN-EN 1917, firma opiera konstrukcje na solidnych złączach elastomerowych oraz trwałych mieszankach kruszyw. Ostateczna i wieloletnia stabilność wybudowanego układu sanitarno-deszczowego pozostaje zawsze wynikiem bezwzględnego przestrzegania procedur montażowych na placu budowy oraz użycia prefabrykatów ściśle dostosowanych do konkretnego profilu geologicznego.
